当变频室外机造受雷击时，雷电串入火线（Ｌ）或零线（Ｎ），压敏电阻及ＡＳ３真空放电管导通（短路），火线或零线上的高压电分别通过Ｒ１、Ｒ２压敏电阻及ＡＳ３真空放电管将高压泄放到电网的地线中，保障产品电子电器零部件不被击穿、损坏。
变频空调不接地线的危害

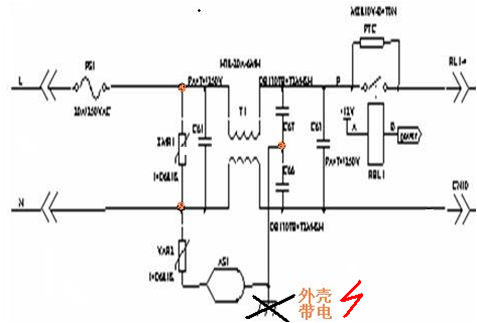

１.通电状态下，由于电源无接地线，导致２２０Ｖ交流电经Ｃ６７、Ｃ６６两个高压电容分压，见上图：万能表测试为１１０Ｖ的电压，该点直接与室外机外壳相连，导致外机金属外壳带电，存在安全隐患。
2.当变频室外机造受雷击时，雷电串入火线（Ｌ）或零线义乌二手空调回收
  （Ｎ），由于无接地线，高压无法通敏电阻、放电管泄放到
   电网的地，导致存在高压串入低压，击穿电子电器零部件的
   隐患。
３.变频机感性负载较多，在不接地线的情况下，机身外壳积累
   的感应电及外界的干扰信号无法泄放到电网的地，它易通过
   放电管反串入整机通讯系统，干扰通讯信号，导致通讯信号
   不可靠，出现Ｅ１通讯保护隐患。

附图
